Microwave
고온 반응기
Microwave 고온 반응기 특징
-
Microwave를 이용해 대상 물질을 직접 가열해, 에너지 저감 가능
-
열전도율이 낮은 세라믹 물질도 빠르게 내부까지 가열가능
-
대상물에 따라 100℃/min 이상의 초고속 가열이 가능
-
기존 가열 방식 대비 공정시간을 50~90% 절감 가능하고, 열손실이 거의 없어 20~50% 에너지 절감 가능
-
초고온이 필요할 경우, 고온에서 유전율이 높은 물질(일부 세라믹 물질)을 혼합 및 서셉터로 이용하면 2000℃ 이상도 가열 가능
-
감압(진공), 가압, 불활성 분위기 등 다양한 공정 환경에 적용하기가 용이
-
분말의 초고속 가열 반응 및 소결, 나노 재료 제조, 신소재 합성, 에너지 절감 정밀 열처리로, 열분해로(Pyrolysis) 등 다양한 분야에 적용가능
배터리 음극재
합성 반응로
실리콘 음극재 Microwave 연속식 합성로
-
배터리 음극재인 흑연에 실리콘 합성을 위한 급속 합성장치
-
순수 Microwave 에너지만을 이용해 급속으로 실리콘 합성이 가능
-
진공 및 불활성 분위기에서 최대 온도 700℃, 승온속도 최대 100℃/min 이상으로 급속 합성가능
-
재료장입 → 합성된 원료 배출까지 연속으로 자동화시켜 생산성 극대화
-

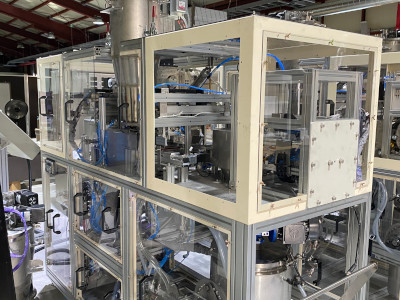

연속식 배터리 음극재 합성장치
-

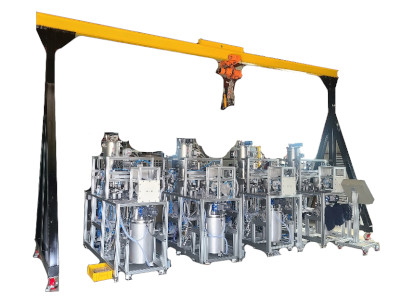

배터리 음극재 합성장치
-

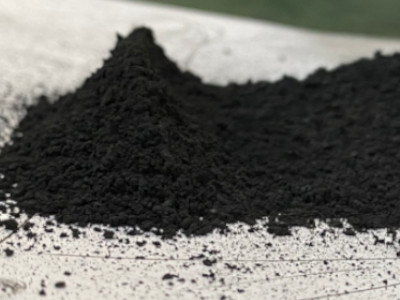

합성된 음극재
Microwave
고온 열처리로
Batch TYPE 열처리로
-
Microwave를 이용해 에너지 절감형 열처리로 실현
-
Rotary kiln 형태로 분말의 배터리 원료를 균일하게 빠르게 열처리 가능
-
최대 온도 1200℃, 승온속도 최대 80~100℃/min
-
진공 및 불활성 분위기에서 열처리 가능
-
배터리 원료 열처리, 팽창흑연제조, Carbon 증착 설비 등에 활용
-

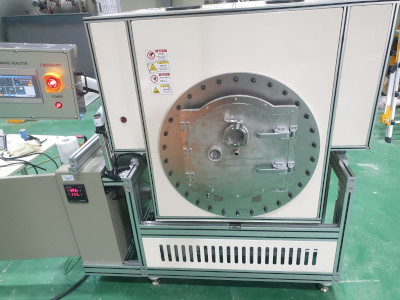

Rotary type 열처리로
-

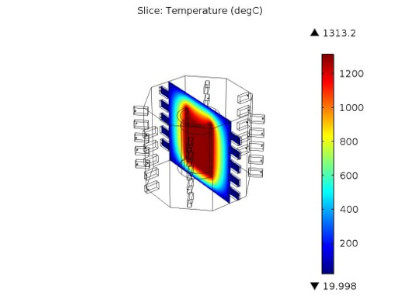

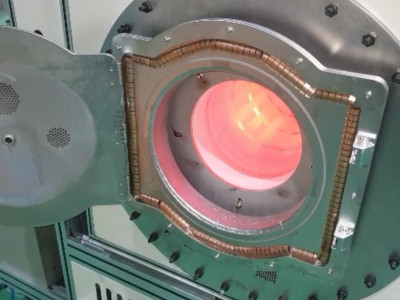

Rotary type 열처리로 발열사진
-

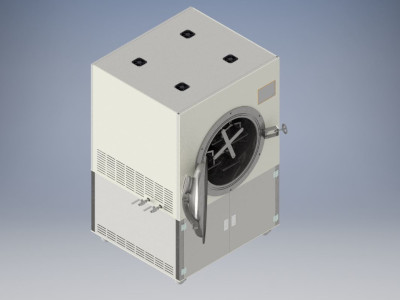

Ferris wheel type 열처리로
반도체 웨이퍼
열처리로
연속식 반도체 웨이퍼 열처리로
-
연속식 반도체 웨이퍼 열처리 가능
-
Susceptor 활용 반도체 웨이퍼를 균일 가열 열처리 가능
-
세라믹 롤러 이용 연속식 이송 열처리 설비

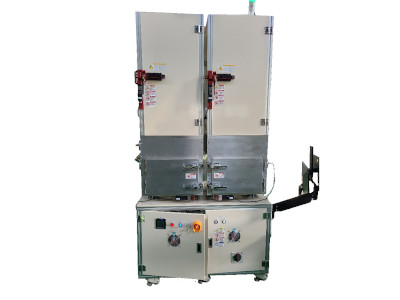

배치식 반도체 웨이퍼 열처리로
-
Dual 챔버 적용 배치식 열처리로
-
하부 턴테이블 적용으로 균일 가열 실현
-
온도제어 및 모니터링 가능
-

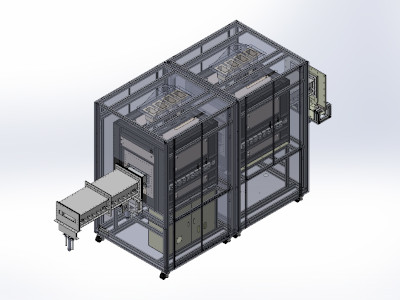

연속식 웨이퍼 열처리로
-
연속식 Microwave 열처리로
-
배치식 열처리 설비
알루미늄
용해로
알루미늄 용해로
-
Semi 연속식 알루미늄 용해 가능
-
초기 예열 속도가 빨라 작업대기 시간을 줄일 수 있고, 에너지 절감 가능ㅇ
-
Microwave 기술을 접목해 기존 RF방식에 비해 에너지 소모량 20% 이상 절감 가능
-
용해로 틸팅 구조로 제작 가능하고, 간접식 가열로 용해 도가니의 손상 최소화
-
용해로 하부 Saddle 구조로 반연속식 구현 가능
-
폐실리콘 자원화설비
-
예열 및 혼합설비
-
반응설비
