제품소개

환경 설비

"저에너지로 깨끗한 환경을 만드는 친환경 설비"

AC 흡착탑
(Activated
Carbon
Tower, ACT)

흡착탑은 대기오염물질을 제거하는 시설로, 오염된 가스를 흡착제에 흡착시켜 제거하는 설비입니다.

Activated carbon 흡착필터 특징

  • 매우 넓은 비표면적을 지님

  • 기공의 크기가 다양하여, 대기공 → 중기공 → 소기공 순으로 순차적 흡착이 일어남

  • 강력한 VOCs 가스 및 탈취성능 (95% 이상)

  • 허니컴(Honeycomb) 형상으로 압력손실 최소화

  • 열재생에 의한 재사용 가능 (포화 파과점 도달 전 재생시켜 재사용 가능)

적용분야

  • 유기용제, 화공약품, 인쇄물, 페인트, 가스, 플라스틱 제조 등에서 발생하는 휘발성유기화합물(VOCs) 및 악취 제거에 효과적

  • Activate carbon 흡착탑

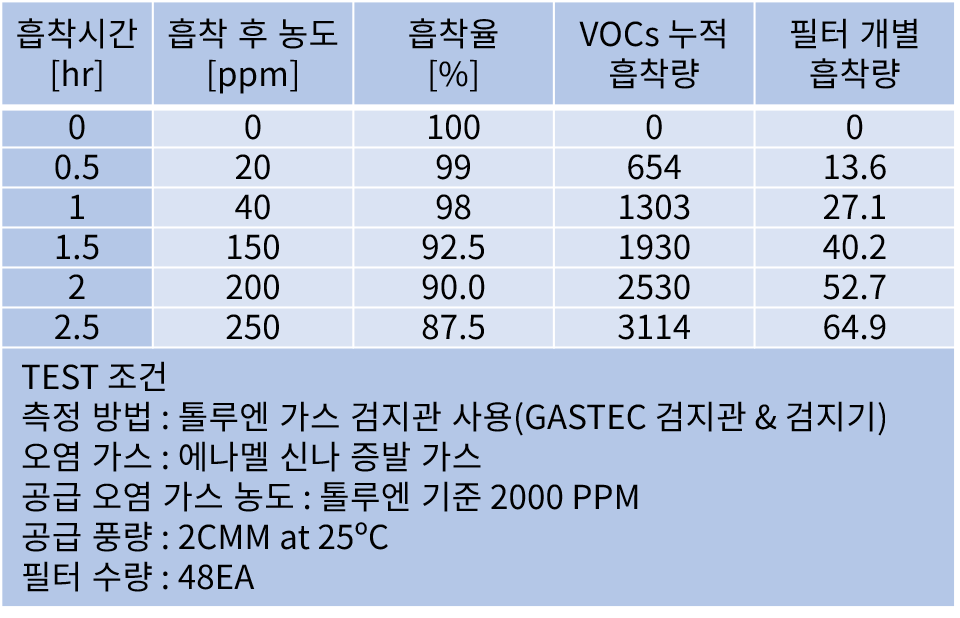

  • VOCs 흡착 테스트

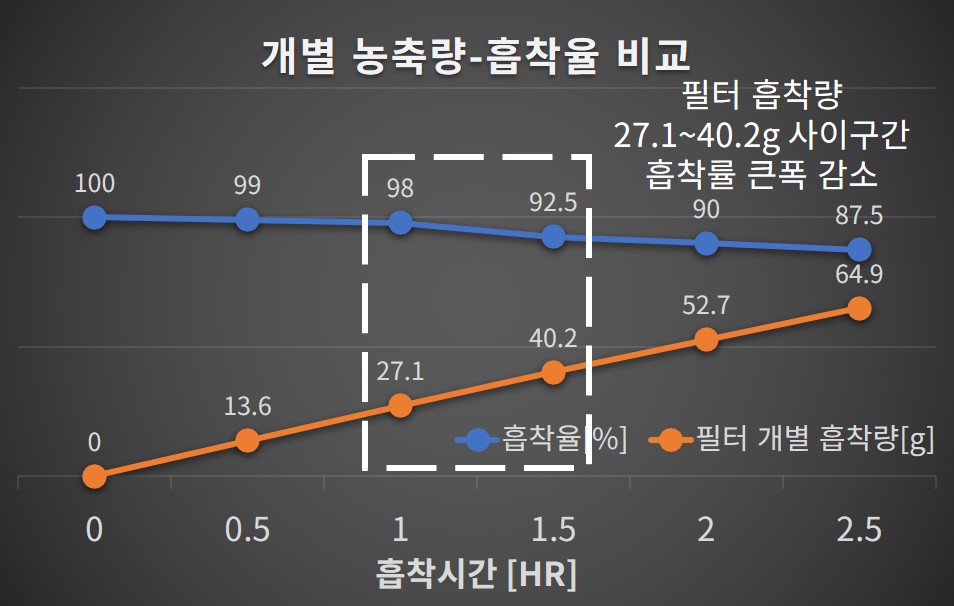

  • 개별 농축량-흡착율 비교

제품사양

가스성분에 따라 SIZE 및 전력은 달라질 수 있음.
MODEL Unit SACHF20 SACHF50 SACHF100 SACHF200 SACHF300
처리량 m3/min 20 50 100 200 300
정압 mmAq 240 430 430 240 240
전력 kWh 0.75 3.7 11 15 19
흡입구경 Φ 150 200 250 450 550
사이즈 L [mm] 3000 3000 6100 7600 7600
W [mm] 1200 2400 3500 4050 4050
H [mm] 2800 3000 6300 6700 7620

Microwave
산화기
(Microwave
Oxidizer, MO)

VOCs, 유해가스 및 악취성분을 고온에서 산화/연소 반응시켜 처리하는 장치입니다.

Microwave 산화기(Microwave Oxidizer, MO) 개요

  • 전단 공정에서 투입되는 유해가스(VOCs 및 기타 유해가스)를 승온된 발열체 필터로 통과시켜 산화/연소 처리합니다.

  • 허니컴 구조 발열체 필터의 넓은 표면적을 이용하여 유해가스를 균일하고 빠르게 고온으로 승온시켜, 방향족 VOCs(톨루엔, 자일렌, 벤젠 등 750 ~950ºC 영역에서 완전 연소), 기타 악취 성분 등 1000ºC 아래 영역에서 산화되는 유해가스를 처리하게 됩니다.

  • 20KW 설비 기준 최대 고농도의 1m3/min 수준의 유해 가스를 처리 할 수 있습니다.

Microwave 산화기 특징

  • 초기 승온 속도가 빨라 필요 시에만 운전가능 (~200℃/min).

  • 허니컴 (honeycomb) 구조 발열체의 넓은 표면적을 이용하여 균일 가열 및 산화가능

  • 허니컴 (Honeycomb) 형상으로 압력손실 최소화

  • 부가 연료를 사용하지 않는 무화염 공정으로, 2차 유해성분 발생하지 않음

  • 대상 가스에 따라 반응 발열반응을 이용 저에너지 운전 가능

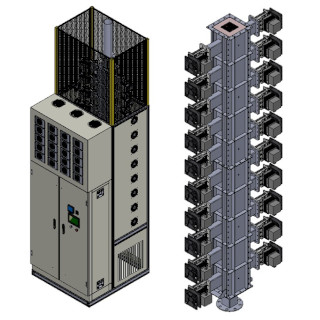

  • Microwave 산화기

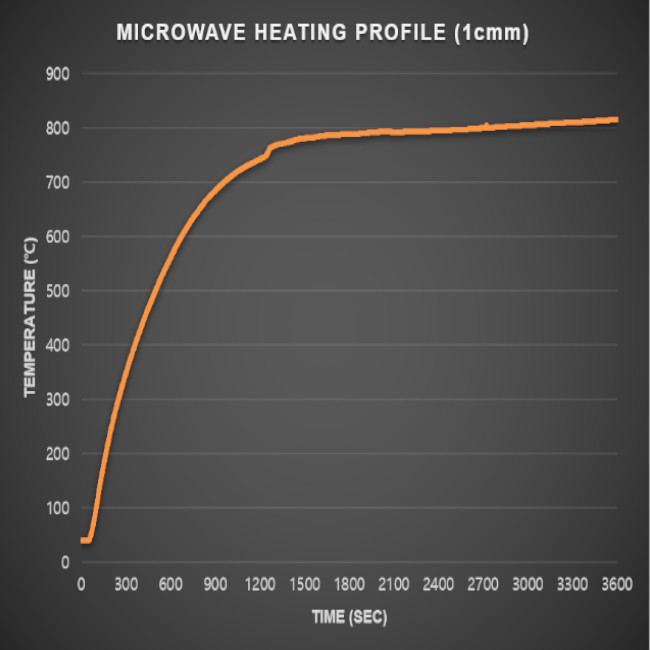

  • Heating profile

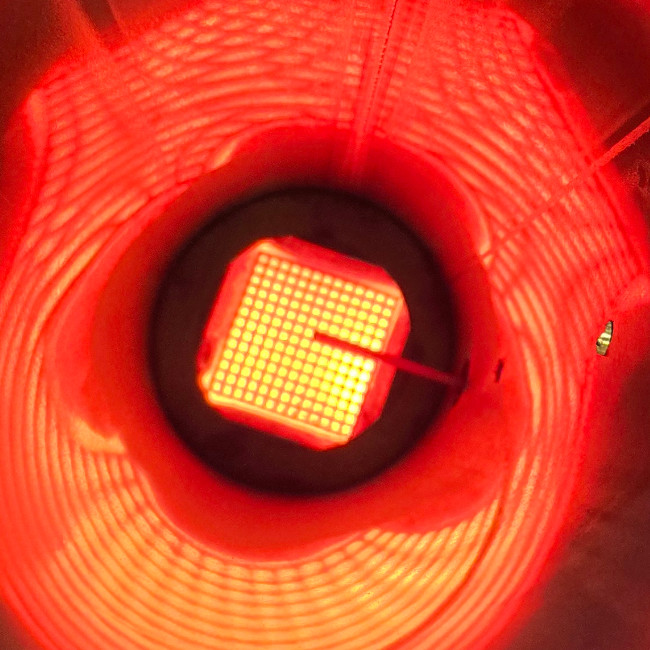

  • Heated filter

제품사양

가스성분에 따라 SIZE 및 전력은 달라질 수 있음.
MODEL Unit SMO20 SMO40 SMO60 SMO80 SMO100
처리량 m3/min 1 2 3 4 5
전력 kWh 24 48 72 96 120
사이즈 L [mm] 1074 1074 1074 1074 1074
W [mm] 1000 2000 3000 4000 5000
H [mm] 3550 3550 3550 3550 3550

재생식
Microwave
산화기
(Regenerative
Microwave
Oxidizer, RMO)

대풍량/저농도 VOCs 및 악취의 유해 성분을 흡착하여 흡착된 VOCs를 저풍량/고농도로 고도 산화하는 장치

재생식 Microwave 산화기 개요

  • 넓은 면적에서 발생되는 중소규모의 유해물질(~수백 ppm)을 대풍량의 송풍기로 배기하여 필터의 흡착을 통해 처리할 수 있는 AC흡착탑의 장점과 고농축(~10,000ppm)의 유해물질을 저풍량으로 빠르게 처리할 수 있는 Microwave 산화기의 장점만을 결합한 Hybrid system

  • 필터의 순차 흡착/재생 → 산화 공정으로 연속운전 가능

재생식 Microwave 산화기 특징

  • 중/저농도 (수십~수백 ppm) 배출 사업장에 적합

  • 모듈화 제작으로 배출사업장의 규모에 따라 유기적으로 설치가능

  • 시스템이 간단하여 유지관리 및 운전이 용이

  • 순수 전기에너지만을 사용하여 2차 오염물 거의 없음

  • 열회수 장치 장착으로 비교적 높은 에너지 회수(70%이상) 가능

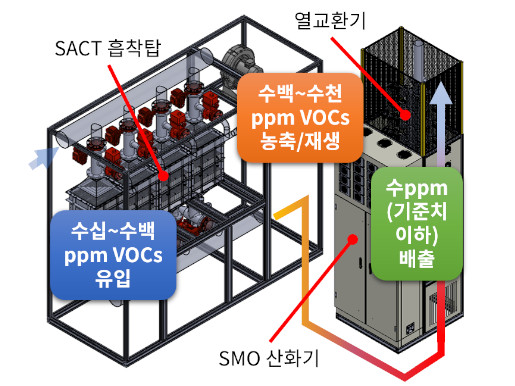

  • SRMO 처리공정 개략도

  • SRMO 처리능력

  • 가스
    종류    		 투입가스농도[ppm] 처리온도[℃] 산화처리 후 농도[ppm]
    Toluene 2000 650 400
    2000 900 불검출
    1000 600 80
    1000 850 1 미만
    Benzene 1000 600 80
    1000 800 불검출
    1000 850 2.5 미만
    1000 900 불검출

    SRMO 처리테스트 결과

제품사양

가스성분에 따라 SIZE 및 전력은 달라질 수 있음.
MODEL Unit SRMO20 SRMO50 SRMO100 SRMO200 SRMO300
처리량 m3/min 20 50 100 200 300
정압 mmAq 240 430 430 240 240
전력 kWh 25 52 85 115 145
흡입구경 Φ 150 200 250 450 550
사이즈 L [mm] 3000 3000 6100 7600 7600
W [mm] 1200 2400 3500 4050 4050
H [mm] 2800 3000 6300 6700 7620
