Microwave
건조기 특징
Microwave dryer 특징
-
물 분자를 직접 가열하여 건조 시간을 획기적으로 단축(25~90% 단축) 가능합니다.
-
기존 방식 대비 낮은 에너지 소비량, 소형화 및 빠른 작동 주기로 인한 운영 비용이 절감됩니다.
-
기존 건조방식으로는 매우 어려운, 저수분대(함수율 1% 이하)까지 건조가 가능합니다.
-
열전달(전도, 대류)에 의존하지 않아 가열 속도가 매우 빨라 장시간 열 노출에 의한 과건조 현상(표면 경화 및 탄화, 균열)이 거의 없습니다.
-
상대적으로 저온(배기온도 기준 약 70~80℃)에서 건조가 이루어져, 원재료의 손상을 최소화할 수 있습니다.
-
화석연료를 사용하지 않아 배출가스로부터 자유로워 2차 환경설비를 최소화할 수 있습니다.
Microwave dryer 주요 적용분야
-
식품분야 : 농산물, 곡물 및 견과류, 차잎 및 약재, 살균, 해동 등
-
화학 및 신소재 분야 : 이차전지 소재(배터리 양극재, 음극재 원료), 세라믹 및 촉매, 고손도 세라믹 원료, 그래핀 및 나노소재 등 건조
-
의학품 및 화장품 분야 : 알약의 원료 분말 및 캡슙, 천연 추출물 분말, 마스크팩 시트 등 건조
-
섬유 및 목재 분야 : 두꺼운 목재의 건조, 원단 건조 등
-
폐기물 분야 : 하수슬러지, 산업폐기물 감량, 등
건조기 제작
설계 process
건조기 제작 Process
- - 생산량 [ton/day]
- - 함수율 [%]
- - 원료성분
- - 연속식
- - 배치식
- - 직접/간접
- - 분위기(진공 등)
- - 필요열량 계산
- - 필요 Power 계산
- - 부과열원 계산
- - 주파수 선정
- - 챔버 시뮬레이션
- - 차폐 시뮬레이션
- - 안테나 시뮬레이션
- - 건조기 블럭설정
- - 건조기 단 결정
- - 전체 layout 결정
- - 공장 유틸리티
- - 연계설비 Hook-up
- - 제작설계
건조방식 선정
-
연속식 (컨베이어), 배치식, 수직식 등 다양한 방식을 채택할 수 있어, 현장에 맞게 선택적으로 적용 가능합니다.
-
연속식(컨베이어) 타입 실예시
-
배치/직접 방식 실예시
-

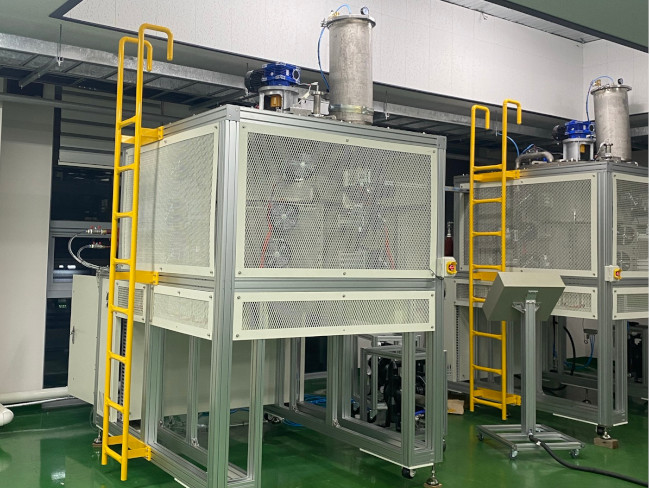

수직/간접 방식 실예시
Microwave Power 선정
-
필요에 따라 대상물의 pilot 건조 테스트 진행
-
대상물의 물성 수지에 맞추어 필요열량 계산
-
선정된 건조방식에 맞추어, 적절한 주파수 선정 및 Microwave 필요 power 계산
-
공정 상 유휴 에너지(스팀 및 기타 열원)를 보조열원으로의 응용 검토
-

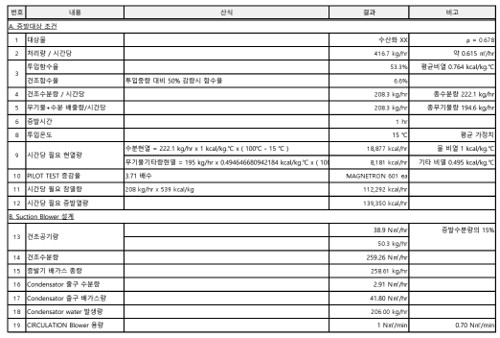

물질수지별 필요열량 계산예
-
전후 설비와 연계 P&ID 및 PFD 작성예
Microwave 시뮬레이션
-
에너지장이 균일한 분포를 지니는 Microwave dryer 모듈 시뮬레이션
-
장치 외부로의 Microwave 누설을 차단할 수 있는 차폐모듈 시뮬레이션
-
가열방식에 따른 형상 시뮬레이션
-
파워감쇄를 최소화할 수 있는 Microwave 전송선로 및 안테나 시뮬레이션
-

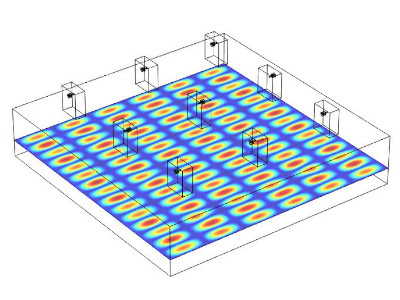

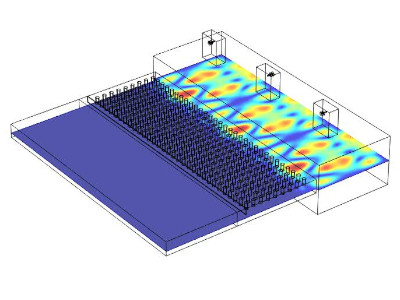

균일분포 시뮬레이션
-
누설차단 차폐 시뮬레이션
-

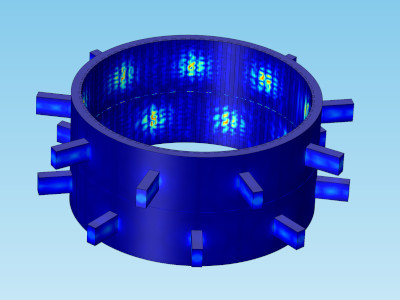

가열방식에 따른 형상 시뮬레이션
Microwave 건조기 layout 결정
-
균일 분포 시뮬레이션을 통한 Microwave 모듈을 필요파워에 맞추어 배열
-
현장 설치 공간에 맞추어 모듈을 1단 또는 다단배열
-
배치방식 또는 Vertical type 선정
-

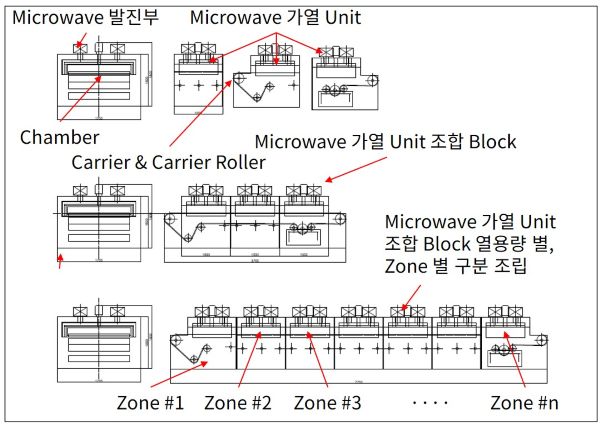

블록설계 및 조합
-
최종 Lay-out 결정
Microwave

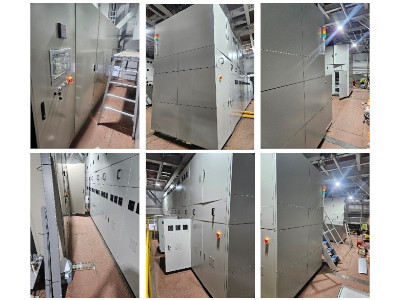

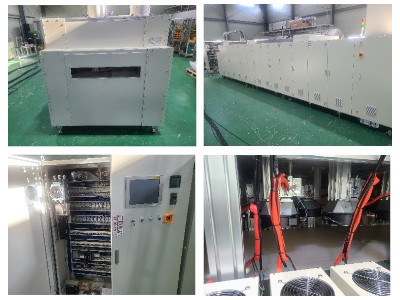

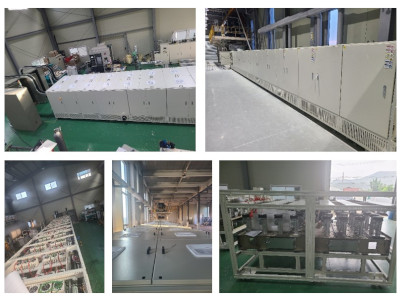

건조기 대표실적
-
70kW급 대형 세라믹 허니컴 건조기
-
470kW급 배터리 원료 건조기
-
160kW급 파우치 예열기
-
195kW급 TiO2 원료 건조기
-
68kW급 적층 세라믹 원료 건조기
-

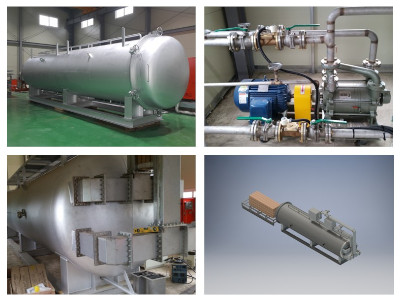

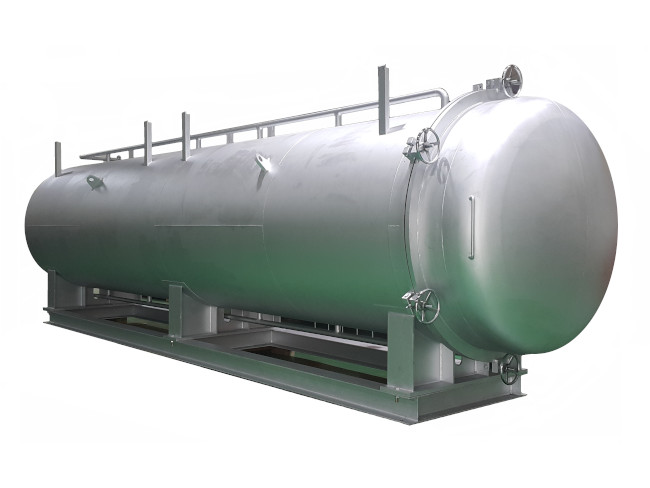

30kW급 배치식 목재 진공 건조기
